Infrastruktur neu gedacht. Vom digitalen Zwilling zur cyber-physischen Realität

Ein Techniker vermisst live eine offene Leitungstrasse, während sein Kollege dieselben Daten bereits als Augmented-Reality-Ansicht auf dem Tablet sieht, Wasser, Strom, Gas und Telekommunikation, zentimetergenau verortet.

^{Visualisierung: Cyber-physische Infrastrukturerfassung in der Praxis | Bild: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Jedes Jahr am 11. August erinnert der US-weite National 811 Day daran, vor jeder Grabung die Leitungsauskunft anzurufen. Der Grund ist ernüchternd konkret: Allein im Versorgungsgebiet eines einzigen kalifornischen Energieversorgers wurden 2025 über 1.200 unterirdische Leitungen beim Graben beschädigt, in mehr als der Hälfte der Fälle, ohne dass zuvor die Leitungsauskunft kontaktiert wurde. Die durchschnittlichen Reparaturkosten pro Vorfall liegen bei rund 3.500 US-Dollar, von den damit verbundenen Sicherheitsrisiken ganz zu schweigen.^[1]

Das Schweizer Unternehmen Pix4D hat zum diesjährigen 811 Day gezeigt, wie sich genau dieses Problem an der Wurzel packen lässt. Mit der App PIX4Dcatch wird ein gewöhnliches Smartphone, gekoppelt mit einem externen RTK-GNSS-Empfänger, zu einem mobilen Vermessungswerkzeug. Während ein Techniker einfach am offenen Graben entlanggeht, entsteht live ein zentimetergenaues, georeferenziertes 3D-Modell der sichtbaren Infrastruktur, bevor die Grube wieder zugeschüttet wird und alles Sichtbare erneut unter der Erde verschwindet.^[2]

Was hier als eindrucksvolle Live-Demonstration auffällt, ist technisch präzise erklärbar und wissenschaftlich bereits unabhängig geprüft. Die Kombination aus Photogrammetrie, LiDAR und RTK-Positionierung erreicht heute Genauigkeiten, die noch vor wenigen Jahren ausschließlich professionellen Vermessungsgeräten vorbehalten waren.

Für Spatial Computing und Digitale Zwillinge ist das mehr als ein cleveres Werkzeug für Bauleiter. Es zeigt exemplarisch, wie Reality Capture, das digitale Erfassen physischer Räume, aus der Spezialhardware herauswandert und zu einem alltagstauglichen Bestandteil industrieller Dokumentation wird.

• National 811 Day erinnert jährlich daran, vor jeder Grabung die Leitungsauskunft anzurufen.
• Über 1.200 Leitungsschäden allein bei einem US-Versorger im Jahr 2025, Reparaturkosten im Schnitt 3.500 $ pro Vorfall.
• PIX4Dcatch verwandelt ein Smartphone mit externem RTK-Empfänger in ein zentimetergenaues Vermessungswerkzeug.
• Die Erfassung erfolgt live während des normalen Gehens, ganz ohne Wartezeit auf einen Vermessungstrupp.
• Reality Capture wandert zunehmend von Spezialhardware in alltagstaugliche, smartphonebasierte Werkzeuge.

Dieser Artikel erklärt, wie Smartphone-basierte RTK-Reality-Capture technisch funktioniert, was unabhängige Forschung zu ihrer Genauigkeit zeigt, wo ihre Grenzen liegen, und warum sie sich zu einem zentralen Baustein moderner Digitaler Zwillinge für unterirdische Infrastruktur entwickelt.

Vom Papierplan zur Live-Erfassung

Unterirdische Infrastruktur, Gas-, Wasser-, Strom- und Telekommunikationsleitungen, wird seit Jahrzehnten überwiegend so dokumentiert, wie sie zur Bauzeit vorlag: auf Papierplänen, in unvollständigen Archiven, oft ohne exakte Koordinaten. Sobald ein Graben wieder zugeschüttet ist, verschwindet nicht nur die physische Leitung aus dem Blick, häufig verschwindet auch das Wissen darüber, wo genau sie tatsächlich verläuft.

Diese Lücke zwischen dem, was gebaut wurde, und dem, was dokumentiert ist, ist keine Randerscheinung. Sie ist laut Fachliteratur eine der zentralen Ursachen für Beschädigungen bei späteren Bauarbeiten, weil Bauunternehmen ohne verlässliche Karten schlicht nicht wissen können, was sich unter der Oberfläche befindet.^[3] Genau aus diesem Grund existiert in den USA seit Jahren die 811-Kampagne, getragen von Netzbetreibern und der Common Ground Alliance, mit einer einfachen Botschaft: vor jeder Grabung anrufen, damit Fachpersonal die Lage vorhandener Leitungen markiert.

Das eigentliche Problem liegt jedoch tiefer. Selbst wenn vor einer Grabung ordnungsgemäß markiert wird, bleibt oft ungenutzt, was der Bautrupp während der offenen Grabung eigentlich sehen könnte: die exakte, dreidimensionale Lage der Leitung, ihre Tiefe, ihr Verlauf, ihre Nähe zu anderen Versorgungssträngen. Genau dieses Zeitfenster, offener Graben, klare Sicht, ist der Moment, in dem sich unterirdische Infrastruktur am präzisesten dokumentieren lässt, und genau dieser Moment wird in der Praxis am seltensten systematisch genutzt.

Unterirdische Infrastruktur wurde jahrzehntelang überwiegend auf Papierplänen ohne exakte Koordinaten dokumentiert. Das Zeitfenster der offenen Grabung, in dem sich die Lage präzise erfassen ließe, blieb dabei meist ungenutzt.

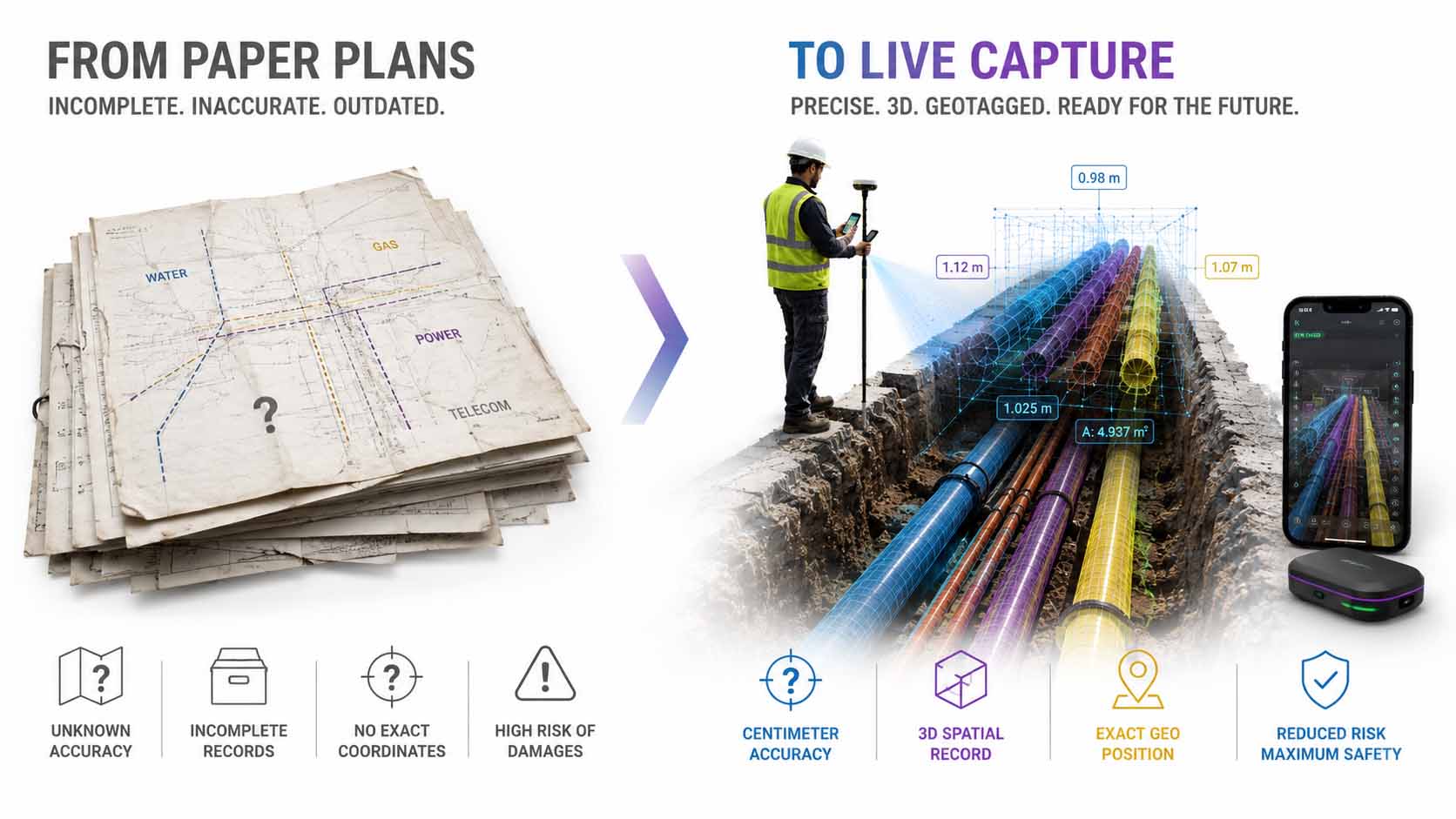

^{Infografik: Von unvollständiger Papierdokumentation zur präzisen Live-Erfassung während der offenen Grabung | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Diese Verschiebung, vom nachträglichen, oft lückenhaften Plan zur Erfassung im Moment größter Sichtbarkeit, verändert grundlegend, wie belastbar Infrastrukturdaten künftig sein können. Statt sich auf Annahmen und Jahrzehnte alte Zeichnungen zu verlassen, entsteht ein Datensatz, der exakt dem entspricht, was tatsächlich im Boden liegt.

Damit eine solche Erfassung im Feld tatsächlich praktikabel ist, muss sie schnell, einfach und ohne Spezialausbildung funktionieren, direkt während des normalen Arbeitsablaufs. Wie ein gewöhnliches Smartphone diese Anforderung technisch erfüllt, zeigt das nächste Kapitel.

• Unterirdische Infrastruktur wird traditionell auf lückenhaften Papierplänen ohne exakte Koordinaten dokumentiert.
• Fehlende Leitungsauskunft vor Grabungen gilt als eine der Hauptursachen für Infrastrukturschäden.
• Das Zeitfenster der offenen Grabung bietet die präziseste Gelegenheit zur Dokumentation, wird aber selten genutzt.
• Eine präzise Live-Erfassung während der Grabung schließt die Lücke zwischen Bau und Dokumentation.
• Praktikable Erfassung im Feld muss schnell, einfach und ohne Spezialausbildung funktionieren.

Warum ein Smartphone plötzlich Vermessungsgenauigkeit erreicht

Dass ein gewöhnliches Smartphone zentimetergenaue 3D-Modelle liefern kann, klingt zunächst überraschend. Die technische Grundlage dafür liegt in einer Kombination aus drei Verfahren, die jeweils allein an ihre Grenzen stoßen, gemeinsam jedoch erstaunlich präzise Ergebnisse erzielen.

Die Basis bildet Photogrammetrie: Aus überlappenden Bildern derselben Szene, aufgenommen aus leicht unterschiedlichen Blickwinkeln, wird ein dreidimensionales Modell berechnet. Für hochpräzise Rekonstruktion braucht es dafür zwei Dinge: eine optimale Bildüberlappung und eine präzise Verfolgung der Kamerabewegung. PIX4Dcatch löst das automatisiert, indem die App die Bewegung des Nutzers erkennt und selbstständig Bilder in optimalen Abständen aufnimmt, unabhängig vom fotografischen Können der Person.^[4]

Ergänzt wird das durch das im Smartphone integrierte LiDAR, das zwar bei kurzen Distanzen bis etwa fünf Metern zuverlässig arbeitet, jedoch tendenziell unschärfere, „dickere“ Punktwolken erzeugt als Photogrammetrie. Erst die Kombination beider Verfahren, Photogrammetrie als Grundlage, LiDAR zum Ausgleich ihrer Schwächen, liefert die notwendige Präzision.^[4] Den entscheidenden dritten Baustein liefert die RTK-Positionierung: Ein externer GNSS-Empfänger verbindet die Aufnahme mit absoluten, realen Koordinaten und erreicht damit Genauigkeiten im Zentimeterbereich, gegenüber der typischen Fünf-Meter-Ungenauigkeit eines gewöhnlichen Smartphone-GPS.^[5]

Erst das Zusammenspiel aus Photogrammetrie, integriertem LiDAR und externer RTK-Positionierung liefert die Genauigkeit, die für belastbare Infrastrukturdokumentation nötig ist. Jedes Verfahren allein reicht dafür nicht aus.

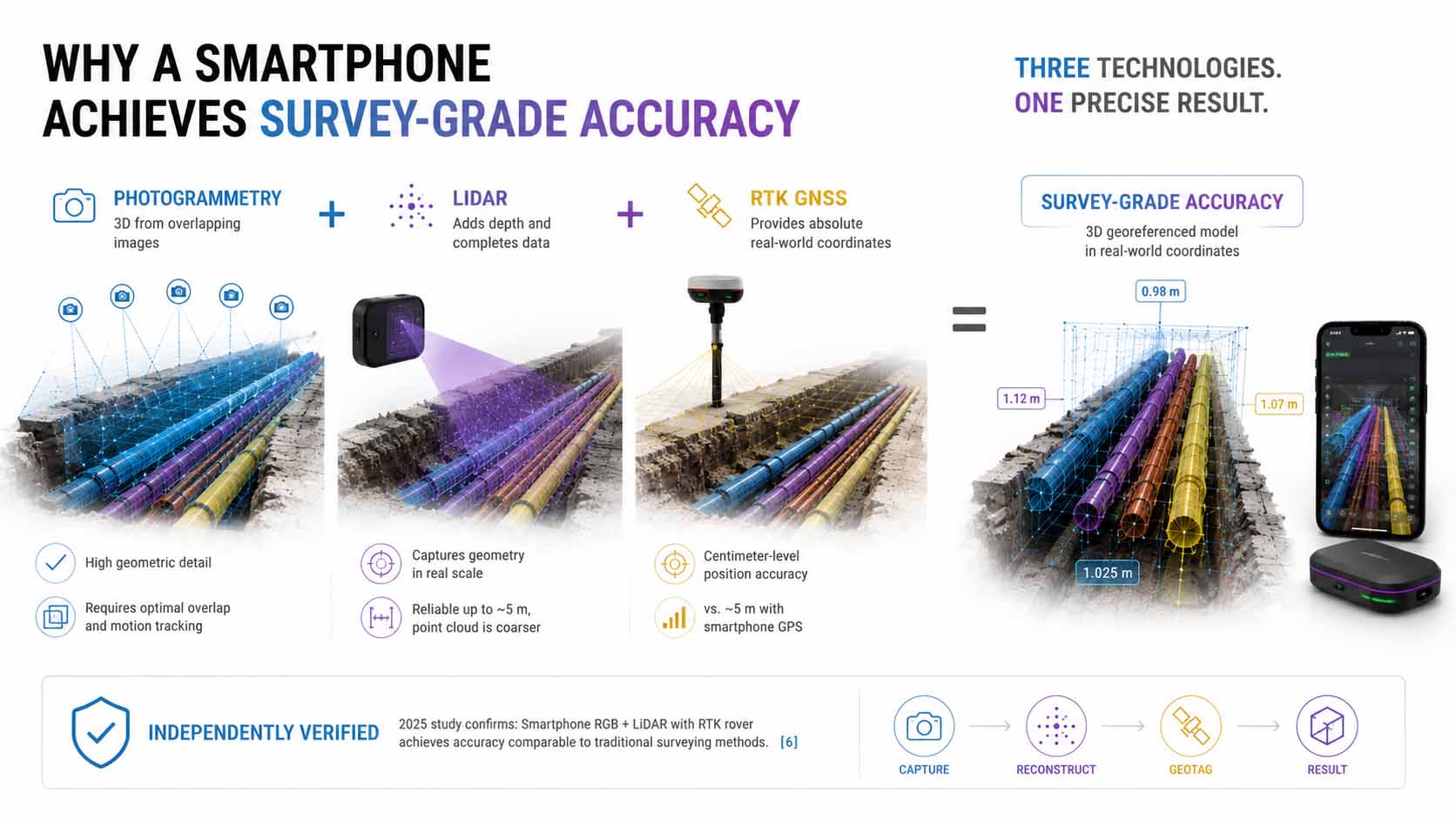

^{Infografik: Zusammenspiel von Photogrammetrie, LiDAR und RTK-GNSS als Grundlage smartphonebasierter Vermessungsgenauigkeit | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Dass dieses Prinzip tatsächlich hält, was es verspricht, zeigt unabhängige wissenschaftliche Forschung. Eine 2025 veröffentlichte Studie zur Positionsgenauigkeit von Smartphone-RGB- und LiDAR-Sensoren in Kombination mit einem RTK-Rover kommt zu dem Ergebnis, dass die erreichte Genauigkeit in den meisten untersuchten Fällen mit klassischen Vermessungsmethoden vergleichbar ist, validiert gegen einen geodätischen GNSS-Referenzempfänger.^[6] Für Anwendungen in Bauwesen, Versorgungswirtschaft und Infrastrukturdokumentation ist das ein bemerkenswertes Ergebnis, unabhängig bestätigt, nicht nur vom Hersteller behauptet.

Diese wissenschaftliche Bestätigung ist entscheidend, denn sie unterscheidet ein seriöses Werkzeug von einem beeindruckenden, aber unzuverlässigen Demo-Effekt. Wo diese Genauigkeit jedoch tatsächlich verlässlich erreicht wird, und wo Umgebungsbedingungen sie einschränken, zeigt Kapitel 4.

• Photogrammetrie liefert die geometrische Grundlage, benötigt aber optimale Bildüberlappung und Bewegungsverfolgung.
• Integriertes Smartphone-LiDAR ergänzt Photogrammetrie, ist aber auf kurze Distanzen begrenzt.
• RTK-GNSS-Empfänger liefern absolute Koordinaten im Zentimeterbereich statt der üblichen Fünf-Meter-Ungenauigkeit.
• Forschung bestätigt: Die erreichte Genauigkeit ist in vielen Fällen mit klassischen Vermessungsmethoden vergleichbar.
• Erst das Zusammenspiel aller drei Verfahren liefert die für Infrastrukturdokumentation nötige Präzision.

Digitale Zwillinge bewahren was physisch verschwindet

Ein einzelnes präzises 3D-Modell einer offenen Grabung ist wertvoll. Sein eigentliches Potenzial entfaltet sich jedoch erst, wenn es Teil eines größeren, dauerhaften Digitalen Zwillings wird, der weit über den Moment der Erfassung hinaus nutzbar bleibt.

Aktuelle Forschung zu Digitalen Zwillingen unterirdischer Versorgungstunnel zeigt, wie sich Building Information Modeling und Geoinformationssysteme, kurz BIM und GIS, kombinieren lassen, um aus einzelnen Erfassungen ein durchgängiges, räumlich verortetes Modell zu erzeugen. Multimodale Bildsensoren, einschließlich LiDAR, helfen dabei, die Struktur unterirdischer Anlagen automatisiert in Punkte, Linien und Flächen zu zerlegen und als wiederverwendbares digitales Modell zu erhalten.^[7]

Ein weiterer Forschungsstrang geht noch einen Schritt weiter: Ein aktuell vorgestelltes Framework integriert BIM, GIS und Augmented Reality gezielt für die Visualisierung und Verwaltung mehrerer unterirdischer Leitungen gleichzeitig, mit deutlich höherem Detailgrad als frühere Ansätze. Während ältere Studien Leitungen oft nur grob und näherungsweise darstellten, ermöglicht dieser Ansatz eine realistische 3D-Visualisierung mit vollständigen geometrischen, nicht-geometrischen und georäumlichen Informationen direkt in der realen Umgebung.^[8]

Digitale Zwillinge kombinieren BIM, GIS und präzise Erfassungsdaten zu einem dauerhaften, wiederverwendbaren Modell unterirdischer Infrastruktur, weit über den einzelnen Erfassungsmoment hinaus nutzbar.

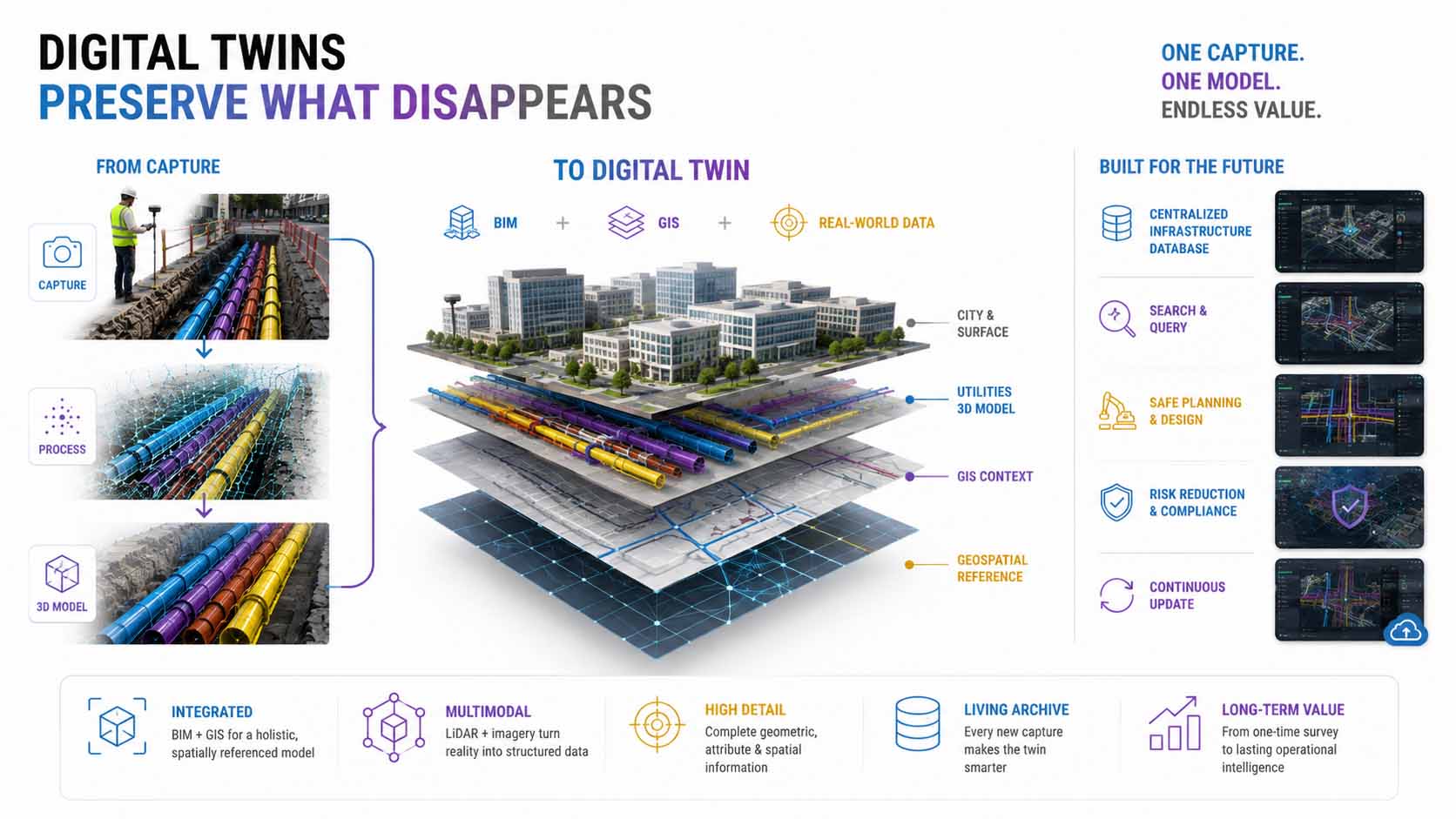

^{Infografik: BIM-GIS-Integration als Grundlage dauerhafter Digitaler Zwillinge für unterirdische Versorgungsinfrastruktur | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Für Betreiber komplexer Leitungsnetze bedeutet das einen grundlegenden Wandel. Statt einzelner, isolierter Vermessungsprojekte entsteht ein kontinuierlich wachsendes, durchsuchbares Archiv, das sich mit jeder neuen Erfassung weiter vervollständigt. Ein Digitaler Zwilling wird dadurch nicht zu einer einmaligen Momentaufnahme, sondern zu einem lebendigen, sich fortlaufend aktualisierenden Abbild der tatsächlichen Infrastruktur.

Damit ein solches Modell auch nach Jahren noch verlässlich ist, muss klar bleiben, was es tatsächlich zeigt, und was es nicht zeigt. Genau diese wichtige Unterscheidung behandelt das nächste Kapitel.

• Digitale Zwillinge kombinieren BIM und GIS zu einem durchgängigen, räumlich verorteten Infrastrukturmodell.
• Multimodale Sensoren zerlegen unterirdische Strukturen automatisiert in wiederverwendbare digitale Bausteine.
• Neuere Frameworks integrieren mehrere Leitungsstränge gleichzeitig mit hohem geometrischen Detailgrad.
• Aus einzelnen Vermessungsprojekten entsteht ein kontinuierlich wachsendes, durchsuchbares Infrastrukturarchiv.
• Ein Digitaler Zwilling wird dadurch zu einem sich fortlaufend aktualisierenden statt einmaligen Abbild.

Warum die Aufnahme zeigt was war nicht was jetzt ist

So überzeugend präzise 3D-Erfassung auch wirkt, sie hat eine wichtige, oft übersehene Einschränkung: Sie dokumentiert exakt den Zustand zum Zeitpunkt der Aufnahme, nicht notwendigerweise den aktuellen Zustand Jahre später. Eine Leitung, die heute korrodiert, verschoben oder beschädigt ist, erscheint in einem gespeicherten AR-Modell weiterhin so, wie sie beim Erfassungszeitpunkt aussah.

Genau diese Einschränkung benennt auch die aktuelle Forschung offen. Eine umfassende Übersichtsarbeit zu AR-Visualisierungsmethoden für unterirdische Leitungen stellt fest, dass sich bisherige AR-Anwendungen überwiegend auf statische Daten stützen, während dynamische, sich verändernde Informationen kaum systematisch erfasst werden, ein klar benannter Forschungsbedarf für die kommenden Jahre.^[9] Ein gespeichertes 3D-Modell zeigt also verlässlich, wo eine Leitung liegt, nicht zwangsläufig, in welchem Zustand sie sich gerade befindet.

Auch die reine Erfassungsgenauigkeit selbst ist keine feste Größe, sondern hängt stark von den Umgebungsbedingungen ab. Eine Studie zur Genauigkeit von Smartphone-LiDAR in bewaldetem Gelände zeigt, dass sich die Präzision unter dichtem Blätterdach oder an steilen Hängen deutlich verschlechtert, mit horizontalen Fehlern von über einem Meter, wodurch mobiles LiDAR unter solchen Bedingungen als alleinige Lösung für präzise Vermessung ungeeignet ist.^[10] Für offene Baustellen mit klarer Sicht auf den Himmel, wie sie bei den meisten Leitungsgrabungen vorliegen, sind diese Einschränkungen deutlich geringer relevant, verschwinden aber nicht vollständig.

Ein gespeichertes 3D-Modell zeigt zuverlässig, wo eine Leitung zum Erfassungszeitpunkt lag, nicht zwangsläufig ihren aktuellen physischen Zustand. Auch die Erfassungsgenauigkeit selbst hängt stark von den Umgebungsbedingungen ab.

^{Infografik: Grenzen smartphonebasierter Reality Capture, statische Momentaufnahme statt Echtzeitzustand, und Umgebungseinflüsse auf die Erfassungsgenauigkeit | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Diese Einschränkungen sind kein Grund, die Technologie infrage zu stellen, sie sind ein Grund, sie richtig einzuordnen. Ein präzises, georeferenziertes 3D-Modell ersetzt keine physikalische Zustandsprüfung einer Leitung, es ersetzt jedoch zuverlässig die bisherige Alternative: gar keine verlässliche Dokumentation der ursprünglichen Lage zu haben.

Wer diese Grenze kennt, kann die Technologie realistisch einordnen und gezielt dort einsetzen, wo sie den größten Unterschied macht. Welche Branchen das bereits heute konkret tun, zeigt das nächste Kapitel.

• Ein gespeichertes 3D-Modell zeigt den Zustand zum Erfassungszeitpunkt, nicht zwangsläufig den aktuellen Zustand.
• Aktuelle Forschung benennt fehlende dynamische Datenintegration als offenen Punkt für AR-Infrastrukturvisualisierung.
• Erfassungsgenauigkeit verschlechtert sich unter dichtem Blätterdach oder an steilen Hängen deutlich.
• Offene Baustellen mit klarer Sicht auf den Himmel sind von diesen Einschränkungen deutlich weniger betroffen.
• Die Technologie ersetzt keine Zustandsprüfung, ersetzt aber zuverlässig fehlende Lagedokumentation.

Eine Technologie für Versorger Bauwesen und Versicherungen

Sobald klar ist, was smartphonebasierte Reality Capture leisten kann und wo ihre Grenzen liegen, lässt sich ihr praktischer Nutzen gezielt einordnen: überall dort, wo Infrastruktur dokumentiert werden muss, bevor sie physisch unzugänglich wird.

Für Versorgungsunternehmen und Kommunen ist der Nutzen unmittelbar greifbar. Ein Erfahrungsbericht eines Anwenders bringt es auf den Punkt: Viele Informationen liegen bislang nur auf Papier vor und sind schlecht dokumentiert, ein Vermessungswerkzeug, das direkt am offenen Graben genutzt werden kann, erlaubt es, die Grube zu scannen und wieder zu verschließen, ohne auf ein separates Vermessungsteam warten zu müssen. Das beschleunigt die Arbeit vor Ort und liefert dem Büro gleichzeitig vollständige Klarheit darüber, was im Feld tatsächlich geschehen ist.^[11]

Im Bauwesen und in der Versorgungswirtschaft berichten Anwender zudem von einem konkreten wirtschaftlichen Effekt: Durch den Verzicht auf teure Spezialvermessungsausrüstung und spezialisiertes Fachpersonal sinken die Gesamtkosten für Bauprojekte spürbar, während gleichzeitig die Qualität der Dokumentation steigt.^[2] Für Versicherungen wiederum eröffnet sich ein weiteres Anwendungsfeld: Eine belastbare, zeitlich dokumentierte 3D-Aufnahme des ursprünglichen Zustands einer Leitung kann im Schadensfall entscheidend zur Klärung von Haftungsfragen beitragen.

Smartphonebasierte Reality Capture ist branchenübergreifend im Einsatz: von Versorgungsunternehmen über Bauwesen bis hin zu Versicherungen und kommunaler Infrastrukturverwaltung.

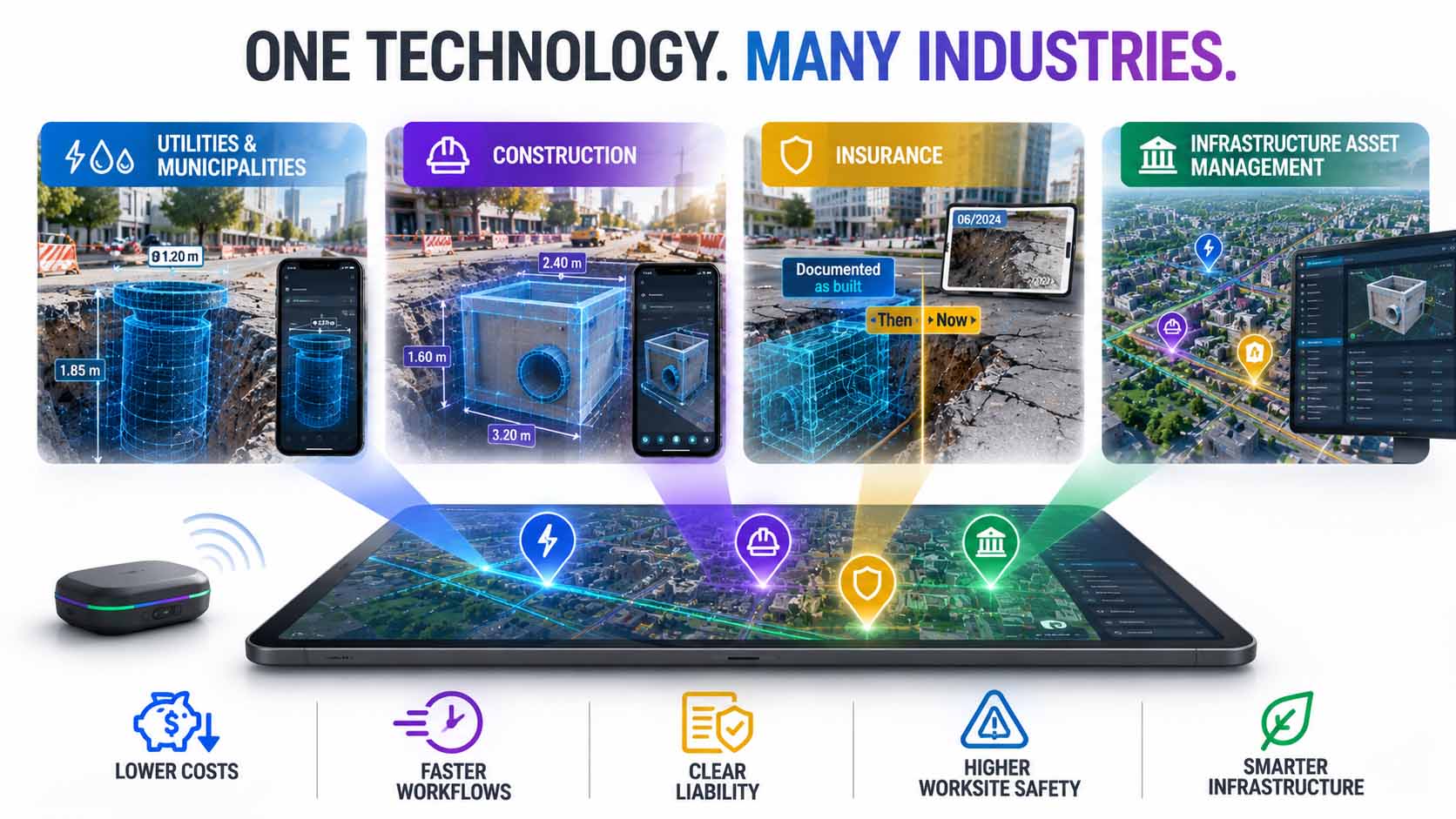

^{Infografik: Anwendungsfelder smartphonebasierter Reality Capture in Versorgungswirtschaft, Bauwesen und Versicherungswesen | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Gemeinsam ist all diesen Anwendungen ein zentraler wirtschaftlicher Vorteil: Die durchschnittlichen Reparaturkosten von rund 3.500 US-Dollar pro Leitungsschaden lassen sich durch präzise Vorab-Dokumentation deutlich reduzieren, während gleichzeitig die Sicherheit auf Baustellen steigt.^[1] Für Betreiber mit ausgedehnten Leitungsnetzen ist das ein doppelter Gewinn, weniger Schäden bei gleichzeitig geringerem Vermessungsaufwand.

Diese Bandbreite an Anwendungen wirft eine naheliegende Frage auf: Wie lässt sich dieses statische, aber präzise Modell künftig noch enger mit dem tatsächlichen, sich verändernden Zustand einer Anlage verbinden? Genau darum geht es im nächsten Kapitel.

• Versorgungsunternehmen nutzen die Technologie, um Papierdokumentation durch präzise Live-Erfassung zu ersetzen.
• Bauunternehmen sparen Kosten für Spezialausrüstung und spezialisiertes Vermessungspersonal.
• Versicherungen können dokumentierte Ursprungszustände zur Klärung von Haftungsfragen nutzen.
• Kommunen bauen durchsuchbare, dauerhaft nutzbare digitale Leitungsarchive auf.
• Präzise Vorab-Dokumentation reduziert Reparaturkosten und erhöht gleichzeitig die Baustellensicherheit.

Wenn Sensordaten den nächsten Schritt einläuten

Ein präzises, georeferenziertes 3D-Modell ist eine hervorragende Grundlage, es bleibt jedoch, wie in Kapitel 4 gezeigt, eine Momentaufnahme. Der nächste logische Entwicklungsschritt liegt darin, diese räumliche Grundlage mit kontinuierlich aktualisierten Sensordaten zu verbinden, statt sie als einmalige Erfassung stehen zu lassen.

Genau diese Richtung zeichnet sich in aktueller Forschung bereits ab. Das in Kapitel 3 beschriebene Digital-Twin-Framework für unterirdische Versorgungstunnel ist explizit so konzipiert, dass sich multimodale Sensordaten kontinuierlich in das räumliche Modell einspeisen lassen, wodurch aus einer statischen Struktur ein sich fortlaufend aktualisierendes Abbild wird.^[7] Auch eine aktuelle Studie zu mobiler AR-Visualisierung für den gesamten Lebenszyklus urbaner Rohrleitungsnetze identifiziert die Integration dynamischer, mehrquelliger Daten explizit als einen der wichtigsten künftigen Forschungsschwerpunkte, neben prädiktiver Wartung und automatisierten Inspektionssystemen.^[12]

Der nächste Entwicklungsschritt verbindet das präzise räumliche Modell mit kontinuierlich aktualisierten Sensordaten, sodass aus einer einmaligen Erfassung ein sich laufend aktualisierendes Abbild des tatsächlichen Zustands wird.

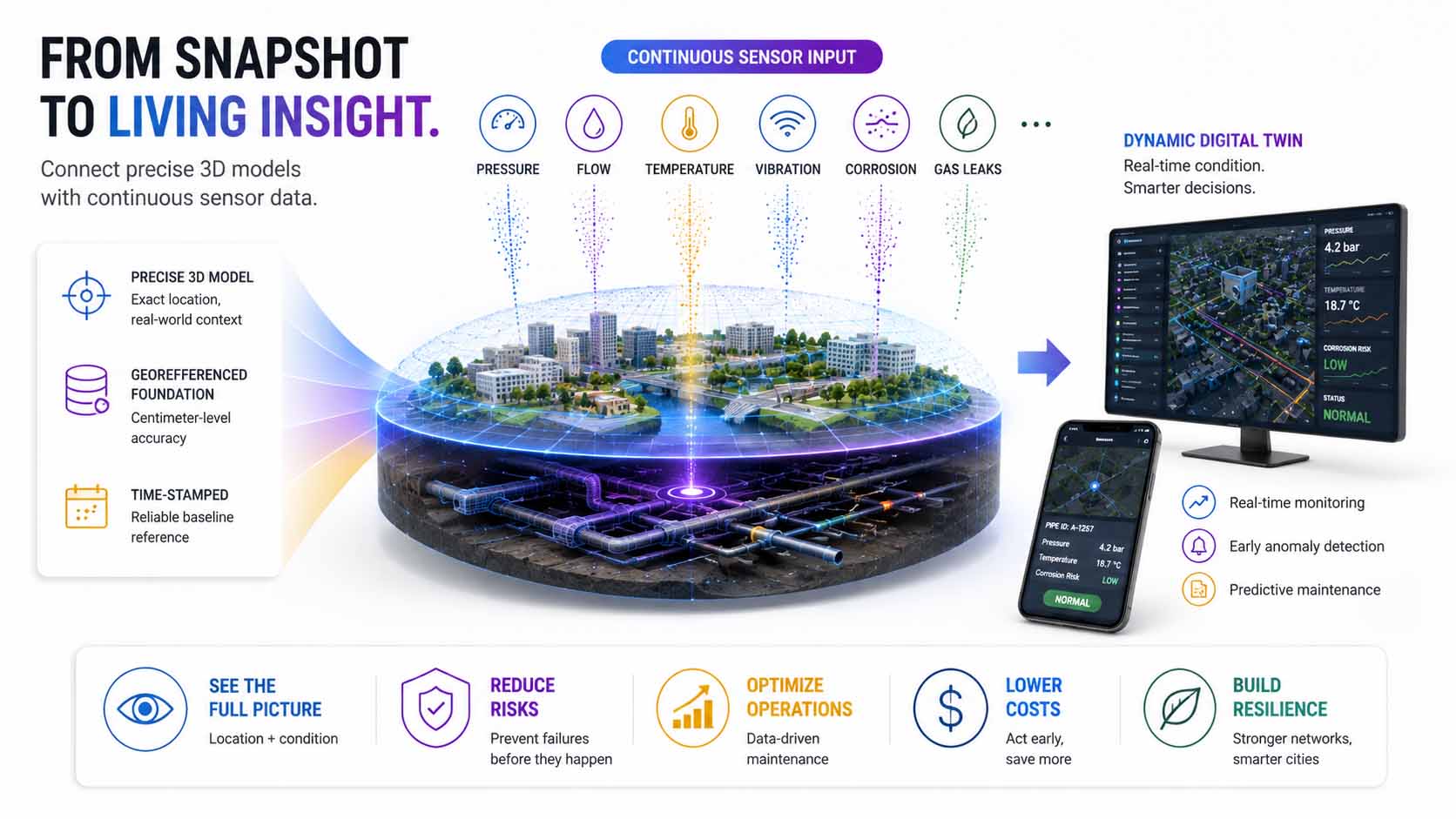

^{Infografik: Verbindung präziser räumlicher Erfassung mit kontinuierlicher Sensordatenintegration als nächster Entwicklungsschritt | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Für Betreiber kritischer Infrastruktur wäre der Effekt erheblich. Statt eines Modells, das lediglich zeigt, wo eine Leitung liegt, entstünde ein Modell, das zusätzlich anzeigt, in welchem Zustand sie sich gerade befindet, ergänzt um Messwerte zu Druck, Korrosion oder Temperatur, direkt verortet an der exakten, zuvor erfassten Position.

Dieser Schritt, von der reinen räumlichen Dokumentation zur kontinuierlich aktualisierten Zustandsüberwachung, ist technisch anspruchsvoll, aber keineswegs Zukunftsmusik. Er baut direkt auf der bereits etablierten Erfassungstechnologie auf und zeigt, wohin sich die gesamte Reality-Capture-Branche derzeit bewegt. Wie offen und dynamisch sich dieses Feld tatsächlich entwickelt, zeigt das nächste Kapitel.

• Ein präzises 3D-Modell bleibt zunächst eine statische Momentaufnahme des Erfassungszeitpunkts.
• Digital-Twin-Frameworks sind zunehmend so konzipiert, dass sich Sensordaten kontinuierlich einspeisen lassen.
• Aktuelle Forschung nennt dynamische Datenintegration explizit als zentralen künftigen Forschungsschwerpunkt.
• Kombiniert mit Sensordaten würde aus der Lagedokumentation eine kontinuierliche Zustandsüberwachung.
• Dieser Schritt baut direkt auf bereits etablierter Erfassungstechnologie auf, statt sie zu ersetzen.

Vom Spezialgerät zum Alltagswerkzeug

Noch vor wenigen Jahren war präzise 3D-Erfassung fast ausschließlich Spezialisten mit entsprechend teurer Ausrüstung vorbehalten, terrestrische Laserscanner, professionelle Vermessungsdrohnen, geschultes Fachpersonal. Aktuelle Branchenanalysen zeigen, dass sich dieses Bild 2026 grundlegend gewandelt hat.

Die Branche hat sich dabei nicht auf ein einzelnes Werkzeug festgelegt, sondern auf hybride Arbeitsabläufe, die unterschiedliche Erfassungstechnologien gezielt kombinieren. Terrestrische Laserscanner und mobiles SLAM-Scanning gelten mittlerweile als Industriestandard und erreichen dabei drei bis fünf Millimeter Genauigkeit bei gleichzeitig zehn- bis fünfzehnfach höherer Geschwindigkeit gegenüber traditionellen Methoden, während mobiles Scanning die Feldkosten um 50 bis 70 Prozent reduziert.^[13] Ein inzwischen etabliertes Muster kombiniert Drohnen-Photogrammetrie für Außenaufnahmen mit Smartphone-LiDAR für Innenbereiche und schwer zugängliche Details, ein hybrider Arbeitsablauf, der mittlerweile so verbreitet ist, dass er als Standardpraxis gilt.^[14]

Präzise 3D-Erfassung, einst ausschließlich teurer Spezialausrüstung vorbehalten, ist heute Teil hybrider Arbeitsabläufe, die Drohnen, Laserscanner und Smartphones gezielt kombinieren und dabei Feldkosten deutlich senken.

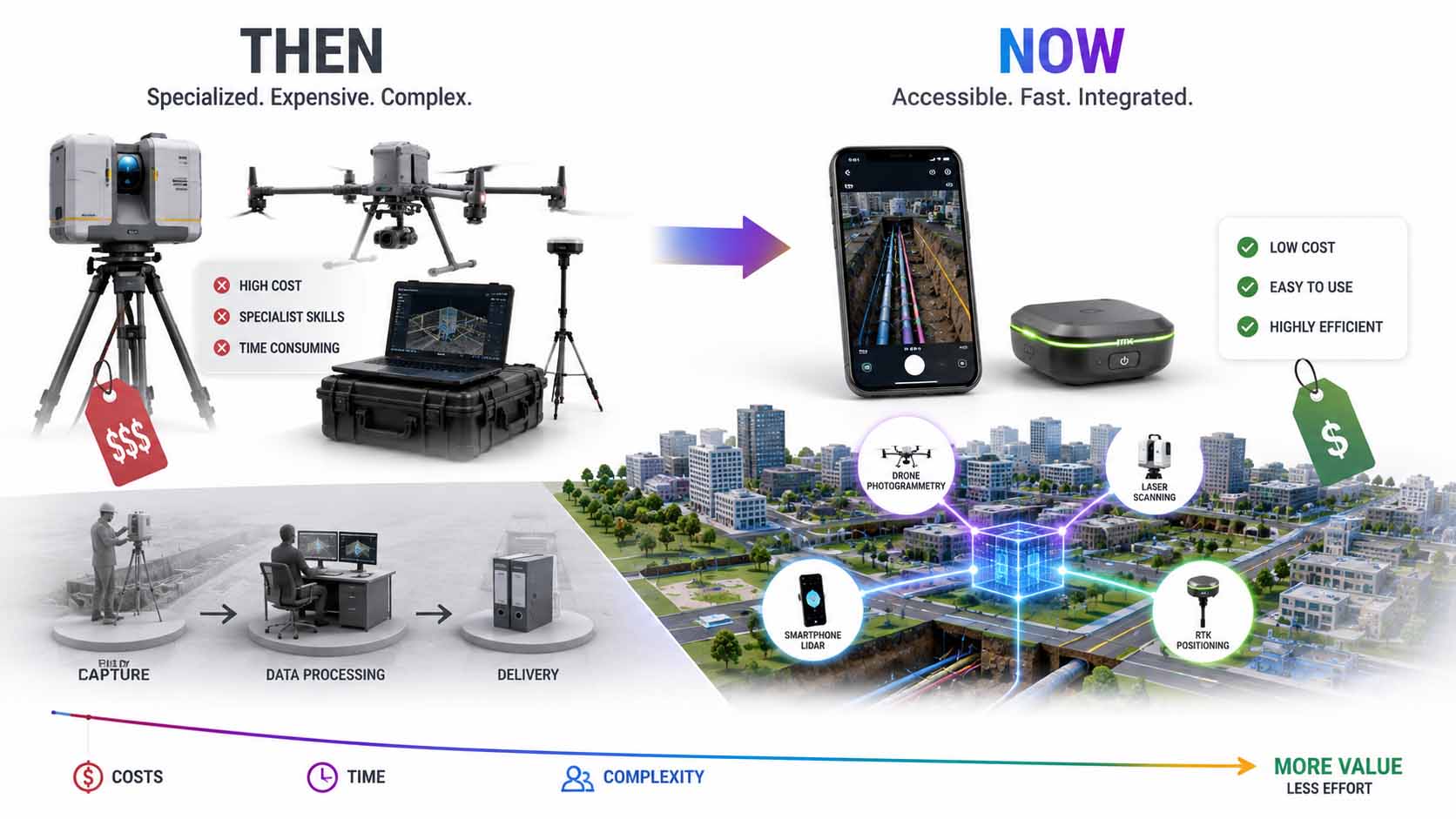

^{Infografik: Entwicklung von Spezialhardware zu hybriden, alltagstauglichen Reality-Capture-Arbeitsabläufen | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Für Unternehmen bedeutet diese Entwicklung einen spürbar niedrigeren Einstieg in eine anspruchsvolle Technologie. Statt in teure Spezialausrüstung investieren zu müssen, lässt sich ein Großteil der Infrastrukturdokumentation bereits heute mit Geräten realisieren, die viele Teams ohnehin besitzen, ergänzt um vergleichsweise kostengünstige RTK-Zusatzhardware.

Gleichzeitig zeigt diese Entwicklung, wie sich Fortschritt in der Reality-Capture-Branche insgesamt vollzieht: nicht durch einen einzelnen technologischen Durchbruch, sondern durch die zunehmende Verfügbarkeit und Kombinierbarkeit bereits bestehender Verfahren. Wie sich diese Entwicklung in das größere Bild des Digital-Twin-Ökosystems einordnet, zeigt das abschließende Kapitel.

• Präzise 3D-Erfassung war lange Zeit ausschließlich Spezialisten mit teurer Ausrüstung vorbehalten.
• Hybride Arbeitsabläufe kombinieren heute gezielt Laserscanner, Drohnen und Smartphones.
• Mobiles Scanning reduziert Feldkosten branchenweit um 50 bis 70 Prozent.
• Drohnen-Photogrammetrie für Außenbereiche und Smartphone-LiDAR für Innenräume gelten als etablierte Standardpraxis.
• Fortschritt entsteht durch Kombination bestehender Verfahren, nicht durch einen einzelnen Technologiesprung.

Reality Capture als nächste Stufe des Digital-Twin-Ökosystems

Die bisherigen Kapitel haben gezeigt, wie smartphonebasierte Reality Capture technisch funktioniert, welche Genauigkeit sie unabhängig geprüft erreicht, wo ihre Grenzen liegen und in welchen Branchen sie bereits heute im Einsatz ist. Zusammen ergeben diese Bausteine ein Prinzip, das über einzelne Vermessungsprojekte weit hinausweist.

Aktuelle Branchenbeobachtungen bestätigen, was sich in diesem Artikel bereits abzeichnet: Der Arbeitsablauf, Drohnen-Photogrammetrie für Außenbereiche kombiniert mit Smartphone-LiDAR für Innen- und Nahbereiche, gilt inzwischen als so verbreitet, dass er sich zu einem festen Muster der gesamten Branche entwickelt hat.^[14] Damit wird deutlich: Was bei einem einzelnen Leitungsgraben beginnt, fügt sich in eine deutlich größere Entwicklungslinie ein, die letztlich alle bislang unsichtbaren oder schlecht dokumentierten Teile unserer gebauten Umwelt betrifft.

Für Digitale Zwillinge insgesamt bedeutet das eine wichtige Erweiterung. Bislang konzentrierten sich viele Digital-Twin-Projekte auf das, was ohnehin sichtbar und leicht zugänglich ist, Gebäude, Anlagen, Produktionslinien. Präzise, alltagstaugliche Reality Capture erschließt nun systematisch auch das, was normalerweise unsichtbar bleibt: unterirdische Leitungen, temporär offene Bauzustände, schwer zugängliche Details. Digitale Zwillinge werden dadurch nicht nur präziser, sondern auch vollständiger.

Smartphonebasierte Reality Capture erschließt für Digitale Zwillinge systematisch auch das, was normalerweise unsichtbar bleibt, unterirdische Infrastruktur und temporäre Bauzustände, und macht Digitale Zwillinge dadurch vollständiger.

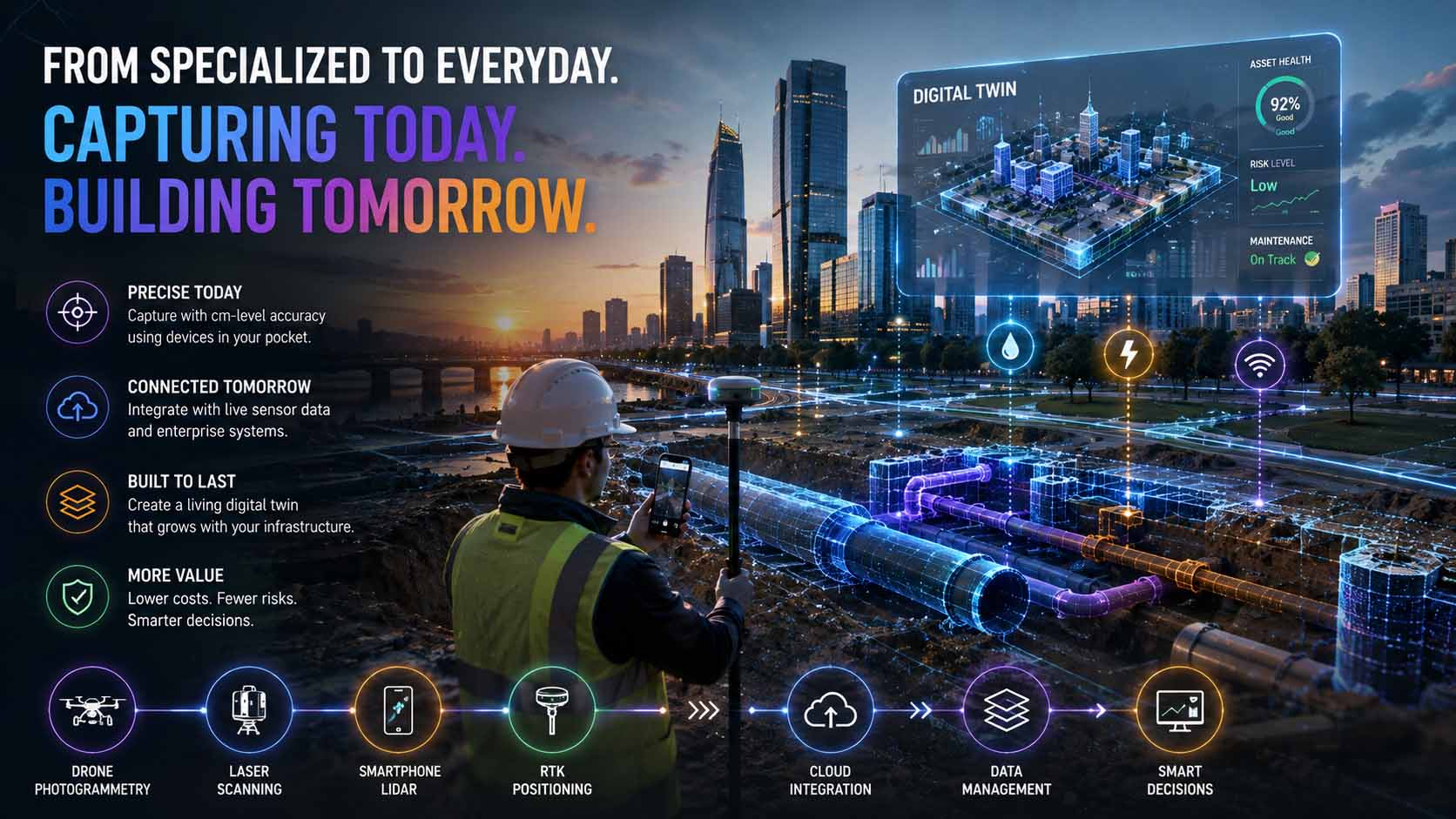

^{Infografik: Smartphonebasierte Reality Capture als Erweiterung des Digital-Twin-Ökosystems um bislang unsichtbare Infrastrukturebenen | Grafik: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Für Unternehmen, die in Digitale Zwillinge und Spatial Computing investieren, ergibt sich daraus eine klare strategische Überlegung. Infrastrukturdaten, die heute mit vergleichsweise geringem Aufwand präzise erfasst werden können, lassen sich morgen nicht mehr nachträglich rekonstruieren, sobald ein Graben zugeschüttet oder ein temporärer Zustand verschwunden ist. Wer diese Erfassungsfenster systematisch nutzt, baut ein Infrastrukturarchiv auf, das über Jahrzehnte an Wert gewinnt.

Forschung und erste breite industrielle Anwendung zeigen, dass diese Fähigkeit heute bereits technisch ausgereift, wissenschaftlich geprüft und wirtschaftlich sinnvoll einsetzbar ist. Der Weg von einer eindrucksvollen Live-Demonstration zur alltäglichen, unternehmensweiten Praxis ist damit für Unternehmen, die jetzt handeln, deutlich kürzer, als es auf den ersten Blick erscheint.

• Hybride Erfassungsworkflows aus Drohnen und Smartphones gelten inzwischen als etablierte Branchenpraxis.
• Reality Capture erweitert Digitale Zwillinge um bislang unsichtbare Infrastrukturebenen.
• Unterirdische Leitungen und temporäre Bauzustände werden erstmals systematisch dokumentierbar.
• Ungenutzte Erfassungsfenster lassen sich später nicht mehr nachträglich rekonstruieren.
• Der Weg von der Demonstration zur unternehmensweiten Praxis ist heute deutlich kürzer als früher.

Damit schließt sich der Kreis dieses Artikels. Was mit einem Smartphone an einem einzelnen Leitungsgraben beginnt, entwickelt sich zu einem Grundprinzip für die nächste Generation Digitaler Zwillinge. Wie überzeugend dieses Prinzip bereits heute in der Praxis wirkt, zeigt das folgende Video.

Wenn ein Graben wieder sichtbar wird, obwohl er längst zu ist

Die bisherigen Kapitel haben gezeigt, wie smartphonebasierte Reality Capture technisch funktioniert, welche Genauigkeit sie erreicht und wo ihre Grenzen liegen. Wie überzeugend dieses Prinzip bereits heute in der Praxis wirkt, zeigt sich am eindrücklichsten im direkten Blick auf eine reale Erfassung.

Das folgende Video zeigt eine Live-Aufnahme von Pix4D anlässlich des National 811 Day: Ein iPhone, gekoppelt mit einem RTK-Empfänger, erfasst einen offenen Leitungsgraben in einer Wohnstraße. Sichtbar sind Live-Maßangaben, Flächenwerte und der RTK-Fix-Status direkt im Kamerabild, während ein präzises, farbig segmentiertes 3D-Mesh der Leitung entsteht.^[2] Besonders aufschlussreich ist, dass sich dasselbe gespeicherte Modell später erneut per Augmented Reality über den bereits zugeschütteten Graben legen lässt, an exakt derselben, RTK-referenzierten Position.

Dieser Moment, das erneute Sichtbarmachen einer längst unter der Erde liegenden Leitung, macht auf einen Blick verständlich, was in den vorherigen Kapiteln technisch erklärt wurde: Die physische Realität verschwindet, die präzise erfasste digitale Information bleibt.

^{Video: Smartphone-RTK-Reality-Capture eines offenen Leitungsgrabens anlässlich des National 811 Day | Visuals by original creators Pix4D (@pix4d_official) | Analyse, Sprechertext, Redaktion und Videobearbeitung: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Im Video wird deutlich, dass präzise Infrastrukturerfassung kein fernes Zukunftskonzept bleibt, sondern bereits heute mit handelsüblicher Hardware funktioniert, direkt am realen Einsatzort, ohne Vermessungstrupp und ohne Wartezeit. Für Unternehmen, die über eine eigene Digitalisierung ihrer Infrastrukturdokumentation nachdenken, zeigt dieses Beispiel, wie nah eine praxistaugliche Umsetzung bereits ist.

Gleichzeitig macht das Video den entscheidenden konzeptionellen Unterschied sichtbar: Nicht die einzelne 3D-Aufnahme ist bemerkenswert, sondern die Tatsache, dass sich dieselbe Information Jahre später exakt an derselben realen Position wieder abrufen lässt. Genau darin liegt der Kern dessen, was aus einer technischen Demonstration ein belastbares Infrastrukturarchiv macht.

• Das Video zeigt eine reale Live-Erfassung von Pix4D anlässlich des National 811 Day.
• Live-Maßangaben, Flächenwerte und RTK-Fix-Status sind direkt im Kamerabild sichtbar.
• Das gespeicherte 3D-Modell lässt sich später erneut über den bereits zugeschütteten Graben legen.
• Die Technologie funktioniert bereits heute mit handelsüblicher Hardware direkt am Einsatzort.
• Entscheidend ist die dauerhafte Abrufbarkeit derselben präzisen Position über Jahre hinweg.

Dieses Beispiel macht greifbar, wohin sich Reality Capture entwickelt: von einer beeindruckenden Live-Demonstration zu einem verlässlichen, dauerhaften Archiv all dessen, was unter unseren Straßen tatsächlich liegt.

Von der Idee zum präzisen Infrastrukturarchiv

Präzise Reality Capture entsteht nicht durch ein einzelnes Gerät oder eine einzelne App, sondern durch das durchdachte Zusammenspiel aus geeigneter Hardware, passender Erfassungsstrategie und Integration in ein dauerhaft nutzbares Digital-Twin-System. Genau diese Kombination gehört zum Kern dessen, was VISORIC für seine Kunden entwickelt.

Das Expertenteam der VISORIC GmbH aus München verbindet über 15 Jahre Erfahrung in 3D, KI und XR mit praktischer Erfahrung in Reality Capture, Digitalen Zwillingen und Echtzeit-3D, genau die Bausteine, die ein belastbares Infrastrukturarchiv braucht. Ob unterirdische Leitungen, Baufortschritt oder schwer zugängliche Anlagenbereiche, VISORIC entwickelt die technische Brücke von der präzisen Feldaufnahme bis zum dauerhaft nutzbaren Digitalen Zwilling, maßgeschneidert auf die tatsächlichen Anforderungen eines Unternehmens.

15 Jahre Erfahrung in 3D, KI und XR: das VISORIC Expertenteam aus München.

^{Bild: © Ulrich Buckenlei | XR Stager Online Magazin | VISORIC GmbH}

Ein durchdachtes Pilotprojekt, ein einzelner Bauabschnitt, ein einzelnes Leitungsnetz, lässt sich dabei oft deutlich schneller und kostengünstiger realisieren, als viele Unternehmen erwarten. VISORIC begleitet diesen Weg von der ersten Konzeptidee über die technische Erfassungsstrategie bis zum einsatzfähigen, dauerhaft nutzbaren Digitalen Zwilling.

• Konzeption und Umsetzung smartphonebasierter Reality Capture für Versorger, Bauwesen und Facility Management.
• Integration präziser Erfassungsdaten in bestehende Digitale Zwillinge und GIS-Systeme.
• Von der ersten Pilotanwendung bis zum unternehmensweiten, dauerhaft nutzbaren Infrastrukturarchiv.

Sie möchten unterirdische Leitungen, temporäre Bauzustände oder schwer zugängliche Anlagenbereiche präzise dokumentieren und dauerhaft in einem Digitalen Zwilling festhalten?

Sprechen Sie mit dem VISORIC Expertenteam aus München über Reality Capture, Digitale Zwillinge und moderne Spatial-Computing-Plattformen. Gemeinsam entwickeln wir aus Ihrer Anforderung ein präzises, dauerhaft nutzbares Infrastrukturarchiv, mit spürbarem Vorteil bei Kosten, Sicherheit und Nachvollziehbarkeit.
